Шлюзы Minew для электронных ценников и IoT-устройств
Шлюз — это связующее звено между платформой управления и Bluetooth-устройствами на объекте. Исходные данные поступают из ERP, POS или другой учётной системы заказчика. Платформа Minew получает изменение, формирует задание, а шлюз доставляет его нужному электронному ценнику по Bluetooth и возвращает результат выполнения. LCD-дисплеи используют другую ветку той же системы: они получают изображения и видео по Wi-Fi через обычную сетевую инфраструктуру объекта, без передачи через шлюз.
Мост между IP-сетью и Bluetooth
В зависимости от модели шлюз подключается к локальной сети по Ethernet или Wi-Fi, принимает задания платформы и передаёт их электронным ценникам, датчикам и меткам по Bluetooth.
Адресная доставка и обратная связь
Шлюз направляет данные конкретным устройствам и участвует в передаче статусов обратно в платформу. Оператор видит, было ли задание принято и выполнено.
Покрытие объекта по зонам
На небольшом объекте может быть достаточно одного шлюза, а крупный магазин или склад делится на зоны. Количество определяется планировкой и результатом обследования.
Архитектура связи
Как взаимодействуют платформа, шлюз, ценники и LCD-дисплеи
Платформа управляет данными и заданиями, а способ доставки зависит от типа конечного устройства.
- 1
ERP, POS или учётная система
Здесь хранятся цены, товары, остатки и другие исходные данные.
- 2
Интеграция Decoline
Изменения передаются через API или согласованный файловый обмен без повторного ручного ввода.
- 3
Платформа Minew
Проверяет данные, применяет шаблон, формирует изображение или медиаматериал и создаёт задание для устройства.
- 4
Сеть объекта
Задание поступает в магазин или на склад через защищённое IP-соединение, Ethernet или Wi-Fi.
- 5
Две ветки доставки
E-paper ценники, датчики и метки получают данные через шлюз по Bluetooth. LCD-дисплеи подключаются по Wi-Fi через маршрутизатор или точку доступа.
Модель для ESL-системы

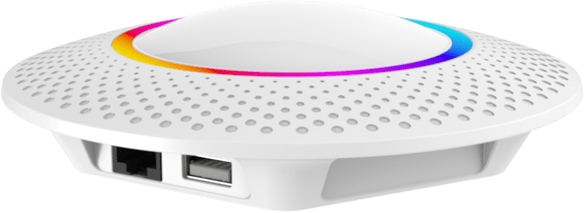

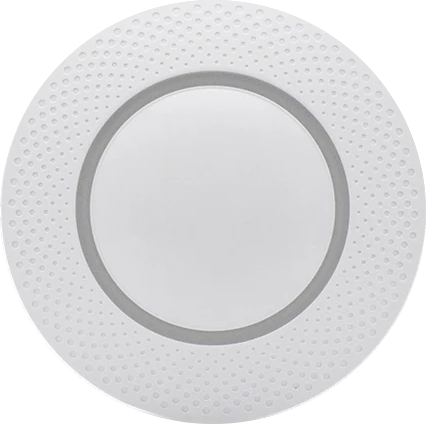

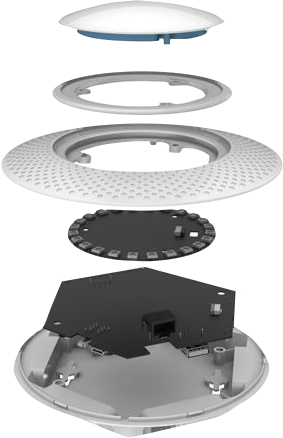

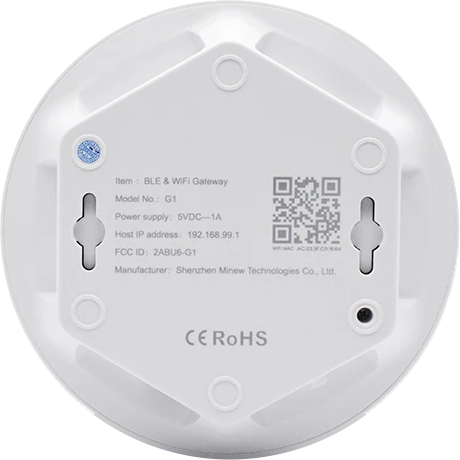

Характеристики шлюза MinewTag G1-E
G1-E принимает задания от платформы по IP-сети и обменивается данными с электронными ценниками, датчиками и другими совместимыми Bluetooth-устройствами.
Ракурс 1 из 6
| Назначение | Контроллер Bluetooth-устройств и коммуникационный узел между ними и платформой |
|---|---|
| Материал и цвет | Корпус ABS, белый |
| Размеры | Ø 150 × 36 мм |
| Масса | 165 г |
| Антенна | Встроенная |
| Процессор | Частота 580 МГц |
| Оперативная память | 128 МБ |
| Встроенная память | 16 МБ |
| Bluetooth-чип | Nordic nRF52832 |
| Связь с устройствами | BLE 5.0 (Bluetooth Low Energy) |
| Каналы Bluetooth | 6 |
| Рекомендуемое количество ценников | До 3 000 на шлюз |
| Радиус покрытия | До 15 м |
| Подключение к сети | Ethernet или Wi-Fi |
| Wi-Fi | Wi-Fi 4; IEEE 802.11 b/g/n |
| Скорость Wi-Fi | До 300 Мбит/с — заявленная скорость интерфейса |

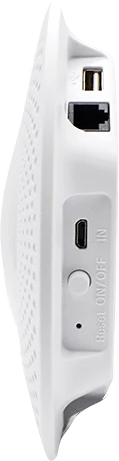

| Интерфейсы | Ethernet; Micro-USB |
| Интерфейс питания | Micro-USB или PoE |
| Питание | Адаптер DC 5 В / 1 А или PoE |
| Рабочая температура | От −10 до +50 °C |

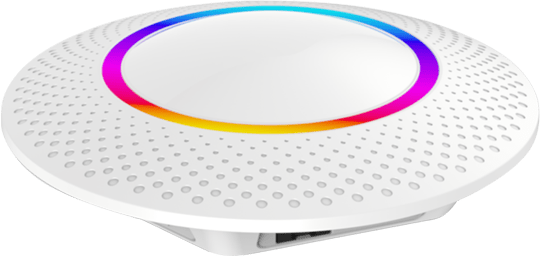

| Индикация | Семицветное световое кольцо для отображения состояния |
| Монтаж | На потолке, на стене или горизонтально на поверхности |
| Обновление ПО | Через USB или удалённо OTA |
Модель для ESL-системы

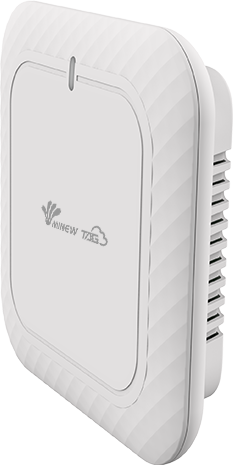

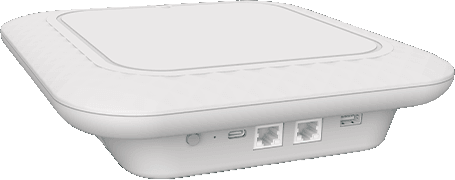

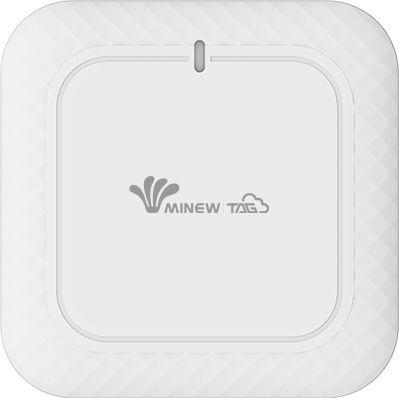

Характеристики шлюза MinewTag G3
Шлюз с двухъядерным процессором 1,3 ГГц, Wi-Fi 6 и поддержкой 10 одновременных Bluetooth-соединений. Выполняет предварительную обработку, фильтрацию и анализ данных на самом устройстве. Подключается к сети по Gigabit Ethernet или Wi-Fi в диапазонах 2,4 и 5 ГГц.
Ракурс 1 из 3
| Материал и цвет | AC3100, белый |
|---|---|
| Размеры | 220 × 220 × 53,5 мм |
| Масса | 892,8 г с креплением |
| Процессор | Двухъядерный, частота 1,3 ГГц |
| Оперативная память | 256 МБ |
| Встроенная память | 128 МБ |
| Локальная обработка данных | Предварительная обработка, фильтрация и анализ на шлюзе |
| Bluetooth-чип | Nordic nRF52840 |
| Связь с устройствами | BLE 5.0 (Bluetooth Low Energy) |
| Каналы Bluetooth | 10 одновременных соединений |
| Рекомендуемое количество ценников | До 6 000 на шлюз |
| Радиус покрытия | До 30 м |
| Подключение к сети | Gigabit Ethernet; Wi-Fi 2,4 / 5 ГГц |
| Wi-Fi | Wi-Fi 6 |
| Диапазоны Wi-Fi | 2,4 и 5 ГГц |
| Скорость Wi-Fi | До 2,975 Гбит/с — заявленная пиковая скорость интерфейса |
| Скорость Ethernet | До 1 Гбит/с |
| Интерфейсы | PoE-IN / WAN; PoE-OUT / LAN; USB-C; USB-A |
| Расширение через USB | Внешняя LTE-сетевая карта или USB-накопитель; хранение данных и автономная настройка |
| Сотовая связь | Через внешний USB LTE-модем |
| Интерфейс питания | USB Type-C или PoE |
| PoE | Поддержка питания и каскадного подключения шлюзов |
| Индикация | RGB-индикатор |
| Монтаж | На потолке, на стене или на поверхности |
Модель для ESL-системы

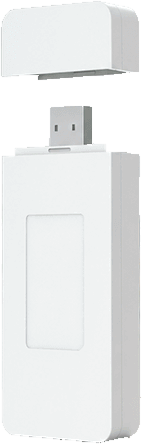

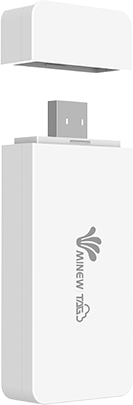

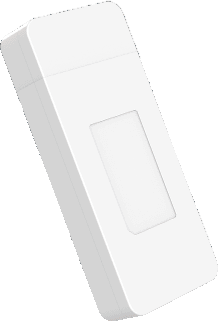

Характеристики шлюза MinewTag UG1
Компактный шлюз для небольших помещений и локальных зон. Подключается к Wi-Fi без сетевого кабеля, обслуживает около 100 электронных ценников и получает питание через USB-A — от USB-адаптера, компьютера или внешнего аккумулятора.
Ракурс 1 из 4
| Назначение | Локальные зоны: офисы, гостиничные номера, медицинские помещения и торговые автоматы |
|---|---|
| Материал и цвет | ABS, белый |
| Размеры | 92,2 × 38,8 × 15,2 мм |
| Масса | 52,1 г |
| Связь с устройствами | Bluetooth |
| Каналы Bluetooth | 2 |
| Рекомендуемое количество ценников | Около 100 на шлюз |
| Радиус покрытия | До 15 м |
| Подключение к сети | Wi-Fi |
| Интерфейс питания | USB-A (штекер) |
| Источники питания | USB-адаптер, совместимый USB-порт компьютера или внешний аккумулятор |
| Питание | DC 5 В / 1 А |
| Максимальная мощность | 4 Вт |
| Рабочая температура | От −15 до +50 °C |
| Монтаж | На стене, на клеевой основе или на поверхности |
| Обновление ПО | Через USB или удалённо OTA |
Заявленный радиус покрытия указан для открытого пространства без помех и не означает гарантированное покрытие проекта: металлические стеллажи, холодильное оборудование, стены, высота монтажа и радиопомехи влияют на связь.
Количество ценников указано как рекомендация производителя, скорости Wi-Fi — как пиковые показатели интерфейса.
Decoline определяет количество и точки размещения шлюзов после обследования и проверки покрытия. Характеристики конкретной ревизии подтверждаются перед поставкой.
